Selbsttätiger und dynamischer hydraulischer (thermostatischer) Abgleich

Heizung optimieren

Text: Dipl.-Ing. Hans-Georg Baunach | Foto (Header): © Alexander Raths – stock.adobe.com

In Umlaufwasser-Heizungsanlagen benutzen wir Wasser als Vorrats- und Transportbehälter für Wärme. Doch wieviel Wasser wird tatsächlich benötigt und wie stellt man die „richtige“ Wassermenge im Verhältnis zur transportierten, übertragenen oder gespeicherten Wärmemenge sicher? In diesem Beitrag wollen wir zeigen, dass die Lösung dieser Aufgabe mit einem thermostatischen Ansatz einfacher (selbsttätig) und besser (dynamisch) gelingt.

Auszug aus:

EnEV Baupraxis
Fachmagazin für energieeffiziente Neu- und Bestandsbauten
Ausgabe Mai / Juni 2020
Jetzt Leser werden

Der Sinn des hydraulischen Abgleichs besteht darin, jedem Verbraucher in einem Verteilernetz die „richtige” Wassermenge zur Verfügung zu stellen. Diese darf nicht zu gering sein, weil der Verbraucher sonst nicht ausreichend mit Wärme versorgt wird; sie darf aber auch nicht zu groß sein, weil sonst der Arbeitsaufwand der Umwälzpumpen unverhältnismäßig hoch ansteigt und möglicherweise die Versorgung anderer Verbraucher beeinträchtigt wird. Darüber hinaus hat der hydraulische Abgleich aber noch die weitere Aufgabe die thermische Netzeffizienz zu steigern, denn niedrige Rücklauftemperaturen sind eine der Voraussetzungen dafür, dass Niedertemperaturquellen, wie bspw. latente Brennwertwärme, Solarwärme oder andere regenerative Wärmequellen, von den Verbrauchern auch tatsächlich genutzt werden können. Außerdem zeigen Erfahrungen aus der Praxis, dass Anlagen mit zu hohen Rücklauftemperaturen bzw. zu hohen Umlaufwassermengen auch ohne regenerative Quellen nach hydraulischen Sanierungen deutlich (teilweise bis zu 40 %) geringere Verbräuche aufweisen. Dieselbe Aufgabe besteht grundsätzlich auch bei der hydraulischen Einbindung von Wärmeerzeugern: Ist die durchströmende Wassermenge zu groß, so erreicht die Vorlauftemperatur nicht den gewünschten Sollwert mit denselben negativen Folgen, besonders bei der Beladung von Pufferspeichern. Die „richtige“ Wassermenge ist also stets so klein wie möglich, aber immer so groß wie nötig. Doch wie findet man die richtige Wassermenge heraus und wie stellt man sie technisch zuverlässig ein?

§ 1 der Wärmelehre gilt immer

In Umlaufwasser-Heizungsanlagen gilt für die transportierte bzw. von Heizflächen übertragene thermische Leistung Q’, den Durchfluss V’ und die Temperaturdifferenz Δ T der vereinfachte1 Dreisatz, wobei c als Konstante die Wärmekapazität des Heizungswassers enthält:

Q’ = c · V ’ · Δ T

Die an einen Verbraucher abgegebene Wärmeleistung Q’ verhält sich also proportional zu dem Produkt aus dem Durchfluss V’ und der Vorlauf/Rücklauf-Temperaturdifferenz bzw. Spreizung Δ T:

Q’ ~ V’ · Δ T (Leistungsdreisatz)

Man kann also die gleiche Wärmemenge transportieren, übertragen oder speichern, indem man viel Wasser schwach abkühlt (bzw. erwärmt) oder wenig Wasser stark. Eine gute Näherung für die Wärmekapazität des Wassers ist

c ≈ 4,2 J/(g·K) = 1 kal

Das bedeutet, dass man 1 g Wasser 4,2 Joule Wärme entnehmen (zuführen) kann, indem man es um 1 K abkühlt (erwärmt). Genauso könnte man ½ g Wasser um 2 K abkühlen oder ¼ g Wasser um 4 K. Diese Wärmemenge heißt auch „eine Kalorie“. Da ein Watt diejenige Leistung ist, bei der die Wärmemenge von einem Joule in einer Sekunde übertragen oder transportiert wird (1 W = 1 J/s), lässt sich der oben genannte Leistungsdreisatz in üblichen Einheiten wie folgt schreiben:

Q’ [kW] = 7/6 · V ’ [m³/h] · Δ T [K]2

So hat z. B. ein Verbraucher mit einer Nennleistung von Q’N = 28 kW, der für eine Nennspreizung von TN = 20 K (bspw. 80/60 °C oder 50/30 °C) ausgelegt ist, einen Nennvolumenstrom V’N von 1,2 m³/h:

V’N [m³/h] = 6/7 · 28 kW / 20 K = 1,2 m³/h

Soweit nichts Neues.

Der nicht-selbsttätige und statische hydraulische Abgleich…

… besteht nun darin, den Durchfluss durch diesen Verbraucher, nachdem man ihn zuvor berechnet hat, auf diesen Nennvolumenstrom einzuregulieren. Unter „nicht-selbsttätig“ verstehen wir somit, dass der hydraulische Abgleich ohne Kenntnisse aller einzelnen Nennvolumenströme nicht durchgeführt werden kann, was schon alleine im Sanierungsfall eine nicht zu unterschätzende Hürde darstellt. Aber was ist, wenn der auf diese Weise „korrekt“ einregulierte Verbraucher bei Teillast weniger als Nennleistung abnimmt? Beispielsweise,

  • weil er ein Luftheizregister ist, dessen Gebläse durch einen elektrischen Raumthermostat ausgeschaltet wurde?
  • weil er ein Trinkwasserspeicher ist, der nur die Bereitschaftsverluste der Warmwasser-Zirkulation decken muss?

Erfolgt keine Anpassung der Wassermenge V’ an die verringerte Leistungsabgabe Q’, dann muss, weil immer Q’ ~ V’ · T gilt, eine Verringerung der Temperaturdifferenz T erfolgen. Unter „statisch“ verstehen wir somit, dass bei Teillast keine Anpassung der Durchflüsse V’ an die tatsächlich übertragene thermische Leistung Q’ erfolgt.



Apropos Teillast

Wir möchten an dieser Stelle einmal deutlich zwischen zwei sehr verschiedenen Arten von „Teil-Last“ unterscheiden:



Witterungsgeführte Teillast

Bei witterungsgeführter Teillast gehen wir davon aus, dass aufgrund der Wärmeleitung der Gebäudehülle die Heizlast grundsätzlich proportional mit der Differenz zwischen der Außentemperatur und der Raumtemperatur ansteigt. Über die Heizkurve wird dann bei sinkender Außentemperatur die Vorlauftemperatur angehoben. Die Steilheit der Heizkurve sagt dabei aus, um wieviel Kelvin die Vorlauftemperatur angehoben wird, wenn die Außentemperatur um ein Kelvin fällt. Die Steuerung der Teillast erfolgt also über die Vorlauftemperatur bei nahezu konstantem Wasserumlauf. Da die Übertragungsleistung der Heizflächen näherungsweise proportional zur Differenz zwischen deren Mitteltemperatur und der Raumtemperatur verläuft, folgt die Rücklauftemperatur einer zweiten, flacheren Heizkurve, die die erste Heizkurve bei der Heizlast von null schneidet. An dieser Stelle ist dann die Spreizung ebenfalls gleich null. Die Heizlast Q’ ist also proportional zur Spreizung Δ T, während der Wasserumlauf V’ über den gesamten witterungsgeführten Lastbereich nahezu konstant bleibt3.

Q’ ~ T | V’ = const.
(Delta-T Steuerung über die Vorlauftemperatur)



Mediengeführte Teillast

Bei mediengeführter Teillast gehen wir davon aus, dass in einem beliebigen witterungsgeführten Lastfall – also bei einer beliebigen, aber fest angenommenen Außentemperatur und einer über die korrekte Heizkurve daraus abgeleiteten, ausreichend dimensionierten, aber ebenfalls konstanten Vorlauftemperatur – eine Soll/Ist-Abweichung der Temperatur des Zielmediums, bspw. der Raumtemperatur, vorliegt. Im Idealfall drosseln dann die Zieltemperatur-Regler den Durchfluss durch die Heizflächen:

Q’ ~ V’ | T = const.4
(Durchfluss-Steuerung)

So arbeiten bspw. die Thermostatventile der Radiatoren in Zweirohranlagen, falls die Bypässe in den Hahnblöcken geschlossen sind. Im mediengeführten Teil-Lastfall mit Durchflusssteuerung sinkt also der Durchfluss durch die Heizflächen und die Spreizung bleibt mindestens konstant. Im Fall der Thermostatventile sinkt die Rücklauftemperatur sogar, weil mit der Heizlast die mittlere Heizflächentemperatur sinkt. Das Netz wird hydraulisch entlastet und seine thermische Effizienz steigt. Leider gibt es auch den anderen Fall: Die Wärmeabnahme wird bei konstantem Durchfluss reduziert:

Q’ ~ T | V’ = konst.
Delta-T Steuerung über die Rücklauftemperatur

Das passiert bspw. beim Abschalten des Gebläses eines Luftheizregisters durch den elektrischen Raumthermostaten oder in Einrohr-Radiatorsträngen: Jetzt muss die Spreizung T mit der thermischen Leistung Q’ sinken, was bei konstanter Vorlauftemperatur bedeutet, dass die Rücklauftemperatur ansteigt. Das Netz wird hydraulisch nicht entlastet; seine thermische Effizienz sinkt.



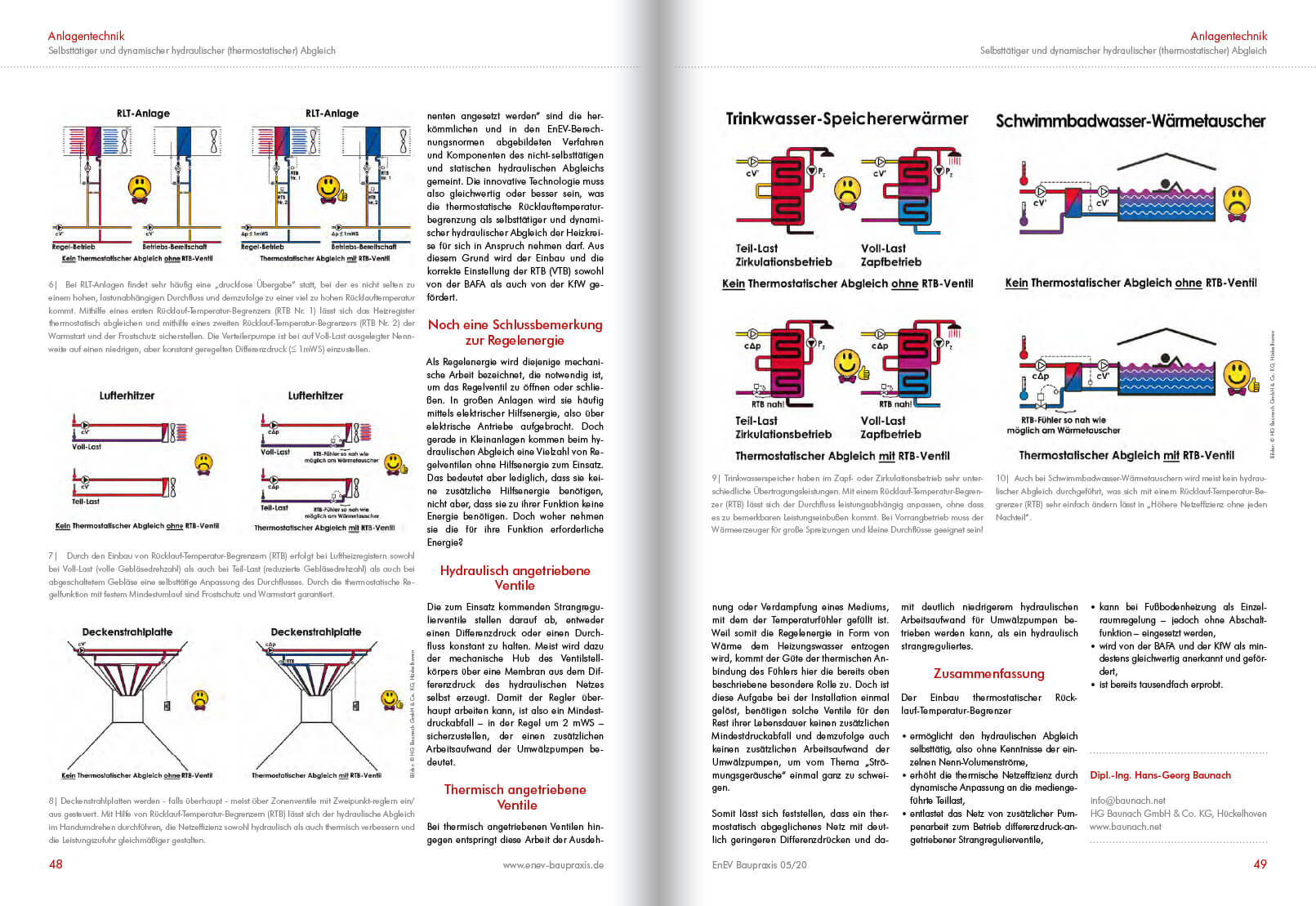

Wie wirkt sich das bei den einzelnen Heizflächen aus?

Nahezu alle Heizflächen verfügen zur Regelung der Temperatur ihrer Zielmedien über separate Einzelregler:

  • RLT-Anlage
    Dreiwegemischer öffnet/schließt stetig III, leider meist entkoppelt durch eine davorliegende Weiche I
  • Luftheizregister
    Raumthermostat schaltet Gebläse ein/aus I
  • Deckenstrahlplatten
    Raumthermostat öffnet/schließt Zonenventil vollständig II
  • Radiator (Zweirohr)
    Thermostatventil drosselt Durchfluss stetig III
  • Radiator (Einrohr)
    alle Bypässe bleiben geöffnet I
  • Fußbodenheizung
    Thermostatventil öffnet/schließt vollständig II
  • Trinkwasser-Speicher
    Ladepumpe schaltet ein/aus II
  • Schwimmbad-Wasser
    Zonenventil öffnet/schließt vollständig II

Dabei kann man folgende drei Fälle unterscheiden:

I Der Durchfluss bleibt konstant über den gesamten Bereich der Teillast (Überhaupt keine Durchfluss-Steuerung).

II Der Durchfluss bleibt konstant oberhalb der Teillast von null (Zweipunkt-Durchfluss-Steuerung ein/aus).

III Der Durchfluss wird über den gesamten Bereich der Teillast gesteuert (Stetige-Durchfluss-Steuerung 0 bis 100 %).

Offensichtlich stellt der Fall I die schlechteste -, der Fall II die zweitschlechteste – und nur der Fall III die beste Lösung für das angestrebte Ziel dar, die Versorgungssicherheit und die hydraulische und thermische Netzeffizienz möglichst hoch zu gestalten.



Zweipunktregelung und thermische Effizienz

Da das Wesen der Zweipunktregelung im vollständigen Ein- und Ausschalten der Wärmeübertragung besteht, kann die Wärmeübertragung nur durch Einschränkung der Übertragungszeit reduziert werden. Das bedeutet:

  • Während der Abschaltphasen leisten die Heizflächen keinen Beitrag zur Rücklauftemperatur, da kein Durchfluss stattfindet.
  • Während der Einschaltphasen muss die Wärmeübertragung in zeitlich begrenztem Umfang und also mit höherer spezifischer Flächenleistung (Leistung pro Flächeneinheit der Heizfläche bzw. des Wärmetauschers) stattfinden, was eine erhöhte Oberflächentemperatur und somit einen erhöhten Durchfluss und eine erhöhte Rücklauftemperatur zur Folge hat.

Die Zweipunktregelung ist daher nicht nur aus Gründen des Wärmekomforts (gelegentlich kalte Fußbodenflächen werden im Neubau nicht selten bemängelt) der Proportional- oder Stetigregelung unterlegen, sondern auch in der effizienten Nutzung knapper Heizflächen.



Der selbsttätige und dynamische hydraulische Abgleich

Setzt man nun in den Rücklauf einer Heizfläche einen thermostatischen Rücklauf-Temperatur-Begrenzer (RTB), die als selbsttätige Regelventile den Durchfluss in Abhängigkeit von der Rücklauftemperatur drosseln, so führt der mit den beiden schlechtesten Fällen I und II verbundene Rücklauftemperaturanstieg dazu, dass der Durchfluss durch die Heizfläche reduziert und somit der Rücklauftemperaturanstieg kompensiert wird. Dies erfolgt sowohl bei Volllast im Nennzustand „selbsttätig“ – also ohne Kenntnis des Nenn-Volumenstroms – als auch bei mediengeführter Teillast „dynamisch“ – also abhängig von der Temperatur des Zielmediums.

Somit werden die beiden oben genannten unerwünschten Fälle I und II in den erwünschten Fall III überführt, ohne dass man sich dazu der Prozedur der Berechnung aller Einzeldurchflüsse unterziehen muss, was häufig im Sanierungsfall gar nicht möglich ist und selbst bei kompletter Rohrnetzberechnung im Neubau eine recht sportliche Aufgabe darstellt, wenn man sich gelegentlich einmal die computerberechneten  ahlenteppiche
ansieht, die den Monteuren hierzu übergeben werden.



Gleiches gilt insbesondere für Spitzenlastkessel

Soll bspw. ein Spitzenlastkessel die Topzone eines Pufferspeichers auf einer Mindesttemperatur halten, ohne dabei gleich den ganzen Puffer durchzuladen, was den in der Regel schwächeren regenerativen Wärmeerzeugern vorbehalten ist, so muss er den Puffer selbstverständlich mit mindestens dieser Temperatur (plus einem Zuschlag für Transportverluste und Hysterese) beschicken. Doch wie will man das sicherstellen, wenn man insbesondere

  • die Rücklauftemperatur und
  • die Modulationsleistung

des Spitzenlastkessels nicht kennt? Die einzige Lösung stellt dann eine Messung der Kessel-Vorlauftemperatur und eine daraus abgeleitete Regelung des Kessel-Volumenstroms5 dar. Diese Ventile, die im Gegensatz zu denen der Wärmeverbraucher bei steigender Temperatur öffnen müssen, haben wir Vorlauf-Temperatur-Begrenzer (VTB) genannt.



Wie sieht es mit der Regelgüte aus?

Wir haben festgestellt, dass es vorteilhaft ist, diese Rücklauf-Temperatur-Begrenzer (RTB) wie auch die Vorlauf-Temperatur-Begrenzer (VTB) mit einem Mindestumlauf (MUL) in der Größenordnung von einem Prozent ihres Nenndurchflusses auszustatten, sodass der Durchfluss niemals null werden kann. Ansonsten würde im Fall eines Überschwingens nach einem starken Lastrückgang – bspw. beim erwähnten Abschalten des Gebläsemotors eines Luftheizregisters – die Gefahr bestehen, dass der Rücklauf-Temperaturfühler durch Wasserstillstand von der tatsächlichen Wärmeabnahme der Heizfläche abgekoppelt würde und der Rücklauf-Temperatur-Begrenzer (RTB) also nicht oder erst zu spät öffnen könnte, falls es zwischenzeitlich zu einer erneuten Lastanforderung käme. Gerade für gebläsebetriebene Heizflächen stellt der damit verbundene Warmstart nicht nur eine Komfort-, sondern bei Außenluftzufuhr im Frostfall auch eine Betriebssicherheits-Erfordernis dar. Gleiches gilt für die Vorlauf-Temperatur-Begrenzer (VTB) beim Kesselstart.

Selbstverständlich hängt die Regelgüte – wie stets – wesentlich von der Güte der Temperaturmessung ab. Deshalb müssen die Fühler nahe an den Ausgängen der Heizflächen (geringstmögliche Totzeit!) montiert und – insbesondere bei Reglern ohne Hilfsenergie – als Tauchfühler vollständig von Heizungswasser umströmt sein; eine entsprechende Arbeitsvorbereitung ist somit unerlässlich.

Des Weiteren ist jeder einzelne Parallelstrang eines Netzes auf dieselbe Weise abzugleichen, also jede RLT-Anlage, jedes Luftheizregister, jeder Radiatoren-Einrohrstrang, jede Flächenheizschleife, jeder Trinkwasserspeicher und jeder Schwimmbadwasser-Wärmetauscher.



Wie sieht das in Verbindung mit der Heizkurve aus?

Durch den Einsatz der RTB kommt es über den Regelbereich der witterungsgeführten Teillast zu einer Verflachung der Heizkurve der Rücklauftemperatur und somit auch der Heizflächen-Mitteltemperatur gegenüber dem Auslegungsfall. Diese muss durch eine entsprechende Anhebung der Vorlauftemperatur bzw. Steilheit der Heizkurve kompensiert werden. Im Folgenden dazu einige Beispiele:

Heizflächen Auslegung ohne RTB Auslegung mit RTB
Trinkwasserspeicher 75/65 °C 85/55 °C
Luftheizregister 70/50 °C 80/40 °C
Fußbodenheizung Altbau 40/30 °C 50/20 °C*
Fußbodenheizung Neubau 35/28 °C 45/20 °C*



Welche Bedeutung hat das für den Selbstregeleffekt?

Bei den mit * gekennzeichneten Fußbodenheizungen ist die mittels der RTB geregelte Rücklauftemperatur praktisch die Raumtemperatur. Das hat zur Folge, dass der Selbstregeleffekt der Fußbodenheizung verstärkt wird. Unter dem Begriff „Selbstregeleffekt“ versteht man die Tatsache, dass bei einer Fußbodenheizung die mittlere Heizflächentemperatur nur wenige Kelvin über der Raumtemperatur liegt. Diese beträgt bspw. in einem Neubau (35/28 °C) bei fünfzigprozentiger witterungsgeführter Teillast (28/24 °C) 26 °C und damit 6K mehr als die Raumtemperatur von 20 °C. Steigt nun die Raumtemperatur um 1K auf 21 °C, so sinkt diese Temperaturdifferenz ebenfalls um 1K auf 5K, also um 1/6 oder 17 %. Diese Temperaturdifferenz ist aber näherungsweise proportional zu der von der Heizfläche abgegebenen Wärmeleistung, sodass der Raumtemperaturanstieg durch eine verminderte Wärmezufuhr kompensiert wird.

Wie bereits ausgeführt, reagiert aber eine Heizfläche bei konstantem Durchfluss und verminderter Wärmeabgabe mit einem Anstieg der Rücklauftemperatur und also mit einem Anstieg der mittleren Heizflächentemperatur. Der Selbstregeleffekt wird also beim statischen hydraulischen Abgleich ohne RTB teilweise kannibalisiert.

Beim dynamischen Abgleich mit RTB hingegen heben diese den Rücklauftemperaturanstieg durch die Durchflussminderung wieder auf, wodurch der Selbstregeleffekt erst zur vollen Wirkung kommt.



Was verlangt eigentlich die EnEV genau?

Laut § 14 (2) EnEV müssen „heizungstechnische Anlagen mit Wasser als Wärmeträger … beim Einbau in Gebäude mit selbsttätig wirkenden Einrichtungen zur raumweisen Regelung der Raumtemperatur ausgestattet werden.“ Es steht also nicht geschrieben, dass die Sollwerteingabe im Raum vorgenommen werden muss. Da die meisten Einzelraumregler für Fußbodenheizungen mit Zweipunktreglern ausgestattet sind, ist ihnen die Regelung der Raumtemperatur über stetig wirkende RTB aus der Sicht der thermischen Effizienz – wie oben beschriebenen – überlegen. Lediglich bei einer Nutzung des Raums als Wohn- und Schlafraum wäre zusätzlich die Abschaltfunktion der üblichen Einzelraumregler vorteilhaft.



Was sagen BAFA und KfW dazu?

Unter Punkt 5.25 „Öffnungsklausel für innovative Technologien“ der „Anlage zu den Merkblättern“ der KfW für „Energieeffizient Sanieren – Kredit (151/152)“, „Energieeffizient Sanieren Investitionszuschuss (430)“ und „Energieeffizient Bauen (153)“ steht geschrieben: „Werden in Wohngebäuden anlagentechnische Komponenten eingesetzt, für deren energetische Bewertung keine anerkannten Regeln der Technik oder gemäß EnEV § 9 Absatz 2 Satz 2 Halbsatz 3 bekannt gemachten gesicherten Erfahrungswerte vorliegen, so können hierfür Komponenten angesetzt werden, die gleichwertige oder schlechtere energetische Eigenschaften aufweisen.“ Mit „können hierfür Komponenten angesetzt werden“ sind die herkömmlichen und in den EnEV-Berechnungsnormen abgebildeten Verfahren und Komponenten des nicht-selbsttätigen und statischen hydraulischen Abgleichs gemeint. Die innovative Technologie muss also gleichwertig oder besser sein, was die thermostatische Rücklauftemperaturbegrenzung als selbsttätiger und dynamischer hydraulischer Abgleich der Heizkreise für sich in Anspruch nehmen darf. Aus diesem Grund wird der Einbau und die korrekte Einstellung der RTB (VTB) sowohl von der BAFA als auch von der KfW gefördert.



Noch eine Schlussbemerkung zur Regelenergie

Als Regelenergie wird diejenige mechanische Arbeit bezeichnet, die notwendig ist, um das Regelventil zu öffnen oder schließen. In großen Anlagen wird sie häufig mittels elektrischer Hilfsenergie, also über elektrische Antriebe aufgebracht. Doch gerade in Kleinanlagen kommen beim hydraulischen Abgleich eine Vielzahl von Regelventilen ohne Hilfsenergie zum Einsatz. Das bedeutet aber lediglich, dass sie keine zusätzliche Hilfsenergie benötigen, nicht aber, dass sie zu ihrer Funktion keine Energie benötigen. Doch woher nehmen sie die für ihre Funktion erforderliche Energie?



Hydraulisch angetriebene Ventile

Die zum Einsatz kommenden Strangregulierventile stellen darauf ab, entweder einen Differenzdruck oder einen Durchfluss konstant zu halten. Meist wird dazu der mechanische Hub des Ventilstellkörpers über eine Membran aus dem Differenzdruck des hydraulischen Netzes selbst erzeugt. Damit der Regler überhaupt arbeiten kann, ist also ein Mindestdruckabfall – in der Regel um 2 mWS – sicherzustellen, der einen zusätzlichen Arbeitsaufwand der Umwälzpumpen bedeutet.



Thermisch angetriebene Ventile

Bei thermisch angetriebenen Ventilen hingegen entspringt diese Arbeit der Ausdehnung oder Verdampfung eines Mediums, mit dem der Temperaturfühler gefüllt ist. Weil somit die Regelenergie in Form von Wärme dem Heizungswasser entzogen wird, kommt der Güte der thermischen Anbindung des Fühlers hier die bereits oben beschriebene besondere Rolle zu. Doch ist diese Aufgabe bei der Installation einmal gelöst, benötigen solche Ventile für den Rest ihrer Lebensdauer keinen zusätzlichen Mindestdruckabfall und demzufolge auch keinen zusätzlichen Arbeitsaufwand der Umwälzpumpen, um vom Thema „Strömungsgeräusche“ einmal ganz zu schweigen.

Somit lässt sich feststellen, dass ein thermostatisch abgeglichenes Netz mit deutlich geringeren Differenzdrücken und damit deutlich niedrigerem hydraulischen Arbeitsaufwand für Umwälzpumpen betrieben werden kann, als ein hydraulisch strangreguliertes.



Zusammenfassung

Der Einbau thermostatischer Rücklauf-Temperatur-Begrenzer

  • ermöglicht den hydraulischen Abgleich selbsttätig, also ohne Kenntnisse der einzelnen Nenn-Volumenströme,
  • erhöht die thermische Netzeffizienz durch dynamische Anpassung an die mediengeführte Teillast,
  • entlastet das Netz von zusätzlicher Pumpenarbeit zum Betrieb differenzdruck-angetriebener Strangregulierventile,
  • kann bei Fußbodenheizung als Einzelraumregelung – jedoch ohne Abschaltfunktion – eingesetzt werden,
  • wird von der BAFA und der KfW als mindestens gleichwertig anerkannt und gefördert,
  • ist bereits tausendfach erprobt.



1 Aus praktischen Gründen lassen wir bei der Wärmekapazität bewusst den Unterschied des volumenbezogenen cV und des massenbezogenen cm außer Betracht und gehen beim Heizungswasser immer von einer konstanten Dichte von 1 g/cm³ aus.

2 Diese 7/6 ≈ 1,167 sind in der Branche besser bekannt als 1,163, was einer Wärmekapazität von c = 4,187 J/(g·K) entspricht. Der Kehrwert entspricht 0,86, also 860 kcal = 1 kWh.

3 Ohne diese Voraussetzung ließen sich Ventile gar nicht witterungsunabhängig auslegen.

4 Mehr noch sinkt die Rücklauftemperatur und das ΔT steigt sogar. Somit fällt der Durchfluss V‘ überproportional im Verhältnis zur übertragenen Wärmeleistung Q‘.

5 Der Spitzenlastkessel muss natürlich für einen entsprechend kleinen Wasserumlauf bzw. ein dazugehöriges großes Delta-T geeignet sein, was nebenbei bemerkt eine notwendige Voraussetzung zur maxima-len Brennwertnutzung darstellt.
